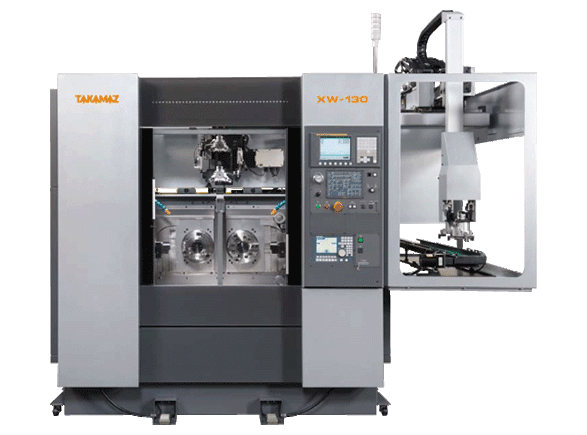

Chu trình tải sẽ bác bỏ kiến thức phổ biến trong công nghệ tải MÁY TIỆN CHÍNH XÁC CNC 2 TRỤC 1 TURRET XW-130 [8 inch]
Bộ nạp 3 trục mới này thậm chí còn nhanh hơn với thời gian nạp là 6 giây. Máy này được trang bị cửa chớp tốc độ cao, giảm thời gian đóng/mở cửa chớp xuống còn một nửa (với thời gian đóng/mở <0,5 giây). Thời gian chu kỳ tối thiểu 18 giây ( OP1-2) đạt được với ý tưởng chu kỳ bộ tải mới này.
Theo đuổi cả khả năng cắt và độ chính xác
Việc sử dụng hộp TURRET cho thanh TURRET, đường kính trục chính tối đa φ100mm và động cơ 11/7,5kW. Lắp đặt hệ thống làm mát đế trục chính để gia công chính xác ổn định.
Trọng tâm thấp hơn・Thiết kế tiết kiệm không gian MÁY TIỆN CHÍNH XÁC CNC 2 TRỤC 1 TURRET XW-130 [8 inch]
Thiết kế máy có chiều rộng 1.890 mm nhỏ gọn đảm bảo hành trình TURRET trục X 150 mm và trục Z 160 mm với chiều cao tâm trục chính 1.000 mm. Dễ dàng tiếp cận mâm cặp trục chính và thiết bị tiện phôi và dễ dàng chuyển đổi.
| Mục | Khả năng | Đơn vị | |
|---|---|---|---|
| kích thước mâm cặp | Ống kẹp, 8 × 2 | inch | |
| Con quay | ID mang trục chính | φ100 | mm |
| tốc độ trục chính | tối đa. 4.000 | tối thiểu -1 | |
| công cụ bài | Kiểu | Tháp pháo 8 trạm × 2 | |
| Đột quỵ tối đa | X:150 Z:160 |
mm | |
| Tốc độ di chuyển nhanh | X:24 Z:24 |
mét/phút | |
| động cơ trục | AC11/7.5×2 | kW | |
| Rộng × Dài | 1.890 (2.250 ※) × 2.140 | mm | |
| Bộ điều khiển | TAKAMAZ & FANUC 0i-TD | ||
※Chiều rộng của máy với thông số kỹ thuật của bộ nạp.
| Mục【Thông số kỹ thuật của bộ nạp】 | Khả năng | Đơn vị |
|---|---|---|
| ΣiGTH150 | ||
| Đường kính phôi (Tham khảo) | φ150 | mm |
| Chiều dài phôi (Tham khảo) | 50 | mm |
| tối đa. dung tải | 3.0 | Kilôgam |
| Tốc độ di chuyển nhanh | X:35 Y:125 Z:170 | mét/phút |
※Chiều dài phụ thuộc vào đường kính phôi. Nếu phôi nặng hơn mức trên, thì không thể nạp phôi, ngay cả trong phạm vi kích thước được mô tả.
Các giải thưởng trong năm 2014
◆Người nhận Giải thưởng Đặc biệt của Ủy ban Kiểm tra tại Giải thưởng Thiết kế Công nghiệp Máy lần thứ 44◆
Sản phẩm Takamaz XW-130 đã được trao Giải thưởng Đặc biệt của Ủy ban Kiểm tra tại Giải thưởng Thiết kế Công nghiệp Máy 2014 do Nikkan Kogyo Shimbun tổ chức.
>>> Xem thêm các sản phẩm dòng XWseries như:
- Máy tiện tích chính xác CNC TAKAMAZ XW-30 PLUS 2 trục 2 turret
- Máy tiện tích chính xác CNC TAKAMAZ XW-30 PLUS 2 trục 2 turret
