MÁY TIỆN CHÍNH XÁC CNC 2 TRỤC 2 TURRET XY-120 PLUS [6 inch]

Công suất lớn cho số lượng công cụ

Có thể gia công chồng chất và gia công đồng thời với 2 trục chính được lắp đặt! Một yêu thích lớn của chế biến hợp chất

Tháp pháo chính (12 trạm) có khả năng lập chỉ mục ở giữa, cho phép gắn các công cụ trên 24 vị trí. Ngoài ra, với tháp phụ, số lượng dụng cụ tối đa là 36. Đây là một số lượng lớn dụng cụ có khả năng cắt các loại phôi với số lượng khác nhau trong thời gian nhàn rỗi ngắn hơn.

Đổi mới thời gian chu kỳ ngắn

Với trục chính phụ để cắt chồng chéo và cắt đồng thời trục chính và phụ, thời gian chu kỳ giảm đáng kể.

Đạt được cài đặt ΣLoader

Bằng cách thiết kế Trục Y ở góc 30 độ, có thể lắp bộ nạp loại nhỏ gọn TAKAMAZ. Đây là một cải tiến hệ thống tự động hóa mới.

Mục		Khả năng		Đơn vị
Mục		trục chính	trục phụ	Đơn vị
kích thước mâm cặp		kẹp, 6	kẹp, 5	inch
Con quay	ID mang trục chính	φ85 (100 Tối ưu)	φ65	mm
Con quay	tốc độ trục chính	Tối đa5.000 (Tùy chọn 4.000)	Tối đa5.000	tối thiểu -1
công cụ bài	Kiểu	Tháp pháo 12 trạm, 24ST
	Đột quỵ tối đa	X1:150 Z1:330 Y:±35 X2:150 Z2:440		mm
	Tốc độ di chuyển nhanh	X1:18 Z1:24 Y:12 X2:18 Z2:18		mét/phút
dụng cụ điện	Dung lượng lưu trữ công cụ	12		本
	tốc độ quay	4.000		tối thiểu -1
	khả năng	φ13 M8		mm
động cơ trục chính		AC7.5 / 5.5 (Tùy chọn AC11 / 7.5)	AC5.5/3.7	kW
Rộng × Dài		2.630×1.950		mm
Bộ điều khiển		TAKAMAZ & FANUC 0i-TD

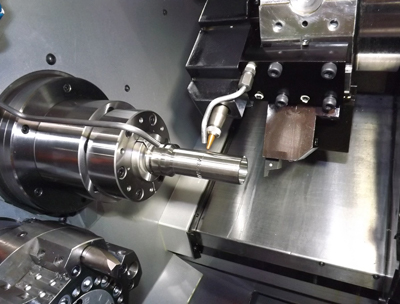

Máy tiện NC tích hợp laser TAKAMAZ

Giá trị gia tăng mới với tệp đính kèm laser

Do quá trình vi tiểu hóa các lỗ trong các đơn vị kim phun và giảm kích thước của các cơ chế turbo phù hợp với hướng tới hiệu suất năng lượng ngày càng cao hơn trong lĩnh vực ô tô trong những năm gần đây, số lượng các bộ phận bao gồm các vật liệu khác nhau đã tăng lên và lợi thế của gia công bằng laser là trở nên vĩ đại hơn.

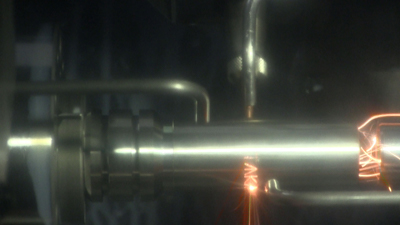

Cải thiện độ chính xác cắt

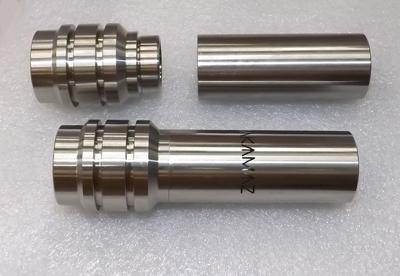

Các bộ phận có thể được gia công và hàn trên máy tiện NC tích hợp laze với hai trục xoay đối nhau mà không cần phải tháo và lắp lại từng bộ phận, điều đó có nghĩa là các bộ phận có thể được hàn đồng trục tốt ngay cả với dung sai lắp tương đối thô. Ngoài ra, vì đây là hàn nhiệt hạch nên có thể hàn các vật liệu khác nhau và tùy thuộc vào sản phẩm, có thể đạt được chất lượng hàn cao mà không cần loại bỏ bất kỳ bavia nào.

Giảm chi phí dụng cụ

Có thể sử dụng các phụ kiện laze để xỏ lỗ (tạo lỗ). Không giống như gia công bằng máy khoan và dao phay ngón thông thường, có thể loại bỏ mài mòn và hư hỏng dụng cụ, dẫn đến giảm chi phí dụng cụ trong khi cho phép xử lý ổn định.

Hỗ trợ vi cơ

Phần đính kèm laze, tùy thuộc vào hiệu suất của nó, vượt trội ở khả năng gia công vi mô các lỗ siêu nhỏ khoảng φ0,1 mm và các rãnh hẹp, điều không thể thực hiện được bằng máy khoan và dao phay ngón.

*** Tham khảo thêm sản phẩm XYseries như: Máy tiện hợp hợp CNC XYT-51 TAKAMAZ 2 trục 2 turret
